Testes lavadoras Brastemp e Consul eletrônica:
Está sendo publicado um artigo ensinando a realizar testes em alguns componentes das Lavadoras Brastemp e Consul eletrônica dos seguintes modelos abaixo:
BWC06A, BWC07A, BWL07A, BWM08A, BWF08B, BWF09A, BWT08C, BWT09A,
BWH08B, BWH09A, XWH08A, BWX09A, BWG10A, CWI05A, CWI06A, CWL08B,
CWL08C, CWL75A, CWL10A e CWL10B
Nesse artigo em algumas partes existem imagens para facilitar a compreensão por parte de quem for realizar os testes. Será necessário também a utilização de um multímetro para o correto diagnóstico dos testes das Lavadoras Brastemp e Consul. Se tiver dúvidas de como usar o multímetro, baixe o Artigo do blog niltran ensinando o uso do multímetro.
Devido a diversos pedidos solicitados pelos visitantes do blog Niltran, esse artigo irá ajudar na realização dos testes dos principais componentes das lavadoras Brastemp e Consul eletrônica.
Esses testes serão realizados nas seguintes peças:
1 – Solenóide (Arrastador)
2 – Eletrobomba de Drenagem
3 – Válvulas de Entrada
4 – Interruptor Liga / Desliga
5 – Chave Rotativa (Chave de Centrifugação)
6 – Motor Elétrico
Lembro que para a realização de alguns testes é imprescindível que seja retirado o plug da tomada da lavadora para evitar acidentes com choque elétrico.
1 – Solenóide (Arrastador) :

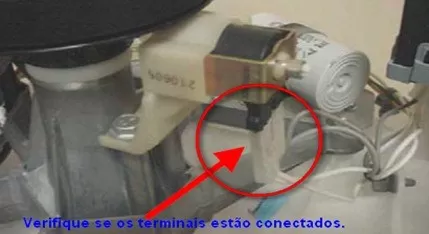

Em primeiro lugar, verifique se os terminais do chicote de fios estão corretamente conectados na bobina do Solenóide (arrastador) da lavadora Consul conforme a imagem abaixo:

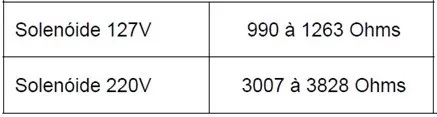

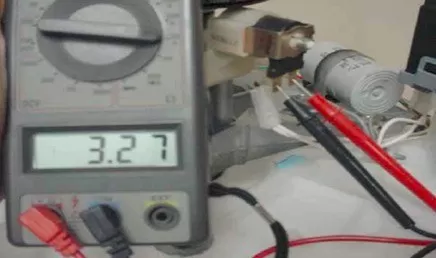

Agora desconecte os fios do solenóide e com um multímetro na escala de resistência, meça o valor ôhmico nos terminais do solenóide, que deverá estar de
acordo com a tabela e imagem abaixo.
2 – Eletrobomba de Drenagem Lavadoras Brastemp e Consul:

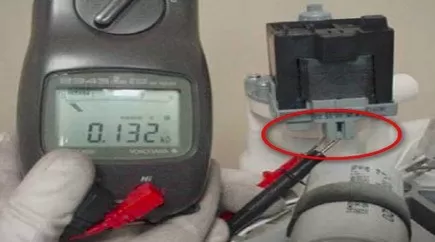

Desconecte o chicote de fios da eletrobomba das lavadoras Brastemp e Consul e com um Multímetro na escala de resistência meça o valor ôhmico nos seus terminais conforme a imagem abaixo.
O valor deverá estar de acordo com a tabela abaixo:

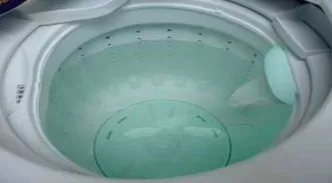

Para avaliarmos o fluxo de água e partida da eletrobomba das Lavadoras Brastemp e Consul, devemos seguir os passos abaixo:
– Primeiramente a mangueira de saída deve estar a uma altura mínima 0,9 m e máxima
1,20 m de altura:
– Encher a Lavadora até o nível médio;
– Conectar um cabo elétrico direto aos terminais da Eletrobomba;
– Ligar a Eletrobomba na tomada;
– Repetir a operação pelo menos por 3 vezes, sempre deixando a mesma funcionar
por um tempo de 10 segundos cada;
– A Eletrobomba tem que partir com menos de 10 segundos e manter um fluxo d´agua
contínuo, caso não esteja, verificar se a mesma não possuí objetos obstruindo a
passagem d´agua.
3 – Válvulas de Entrada lavadoras Brastemp e Consul:

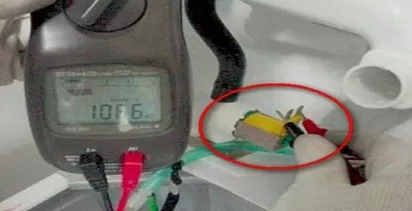

Desconectar a válvula do produto e verificar a resistência ôhmica das bobinas da válvula das Lavadoras Brastemp e Consul conforme a imagem abaixo:
Os valores deverão estar de acordo com a tabela abaixo:

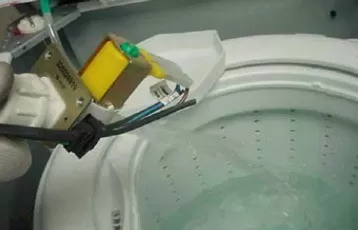

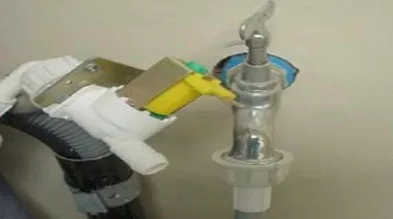

Agora conecte a válvula diretamente na torneira conforme a imagem abaixo:
Abra a torneira por aproximadamente 30 segundos e verifique se existe gotejamento ou passagem direta de água antes do acionamento elétrico.
Caso haja gotejamento ou passagem direta de água, a válvula deverá ser trocada por outra nova.
Agora ligue a válvula diretamente na tomada e verifique se há passagem de água. Se sair água, á operação deverá ser repetida por pelo menos 5 vezes ligando e desligando na tomada em intervalos de aproximadamente 10 segundos. Se a válvula não apresentar problema, então ela está boa e não deverá ser trocada.
4 – Interruptor Liga / Desliga Lavadoras Brastemp e Consul:

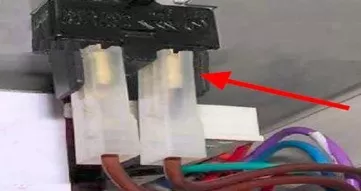

Primeiro verifique se os fios estão corretamente conectados e se o interruptor das Lavadoras Brastemp e Consul não possuem resíduos de sabão impossibilitando o seu acionamento.

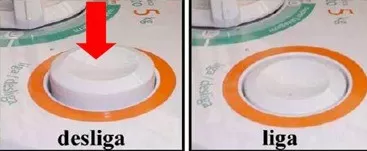

Agora com o botão fixado ao interruptor, você deverá apertar e desapertar o botão para verificar se ele não está travando ou se o interruptor está desencaixado das travas da tampa. veja a imagem abaixo:
Vamos ao teste:

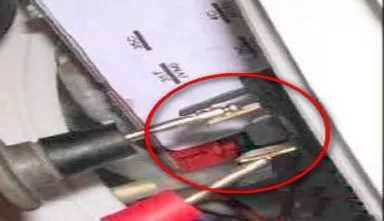

Desconecte o chicote do interruptor e com um multímetro na escala de resistência, verifique a continuidade nos terminais onde:
-
Quando o botão estiver acionado, deverá ter continuidade
-
Quando o botão estiver dasacionado, não deverá ter continuidade
Veja a imagem abaixo:
5 – Chave Rotativa (Chave de Centrifugação):
Primeiro verifique se o chicote de fios está conectado corretamente.

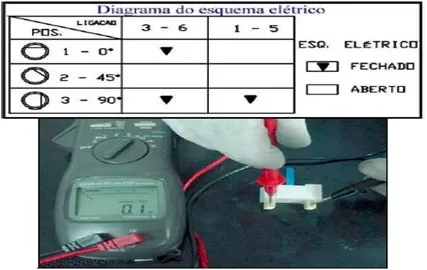

– Desconectar os fios da chave e seguir corretamente os passos abaixo:
1. Colocar a chave na posição 1 e com auxilio de um Multímetro, testar os terminais 3 e 6
que devem apresentar continuidade (contatos fechados) e os terminais 1 e 5 que devem apresentar infinito (contatos abertos);
2. Colocar a chave na posição 2 e com auxilio de um Multímetro, testar os terminais 3 e 6
que devem apresentar infinito (contatos abertos) e os terminais 1 e 5 que devem
apresentar infinito (contatos abertos);
3. Colocar a chave na posição 3 e com auxilio de um Multímetro, testar os terminais 3 e 6
que devem apresentar continuidade (contatos fechados) e os terminais 1 e 5 que devem apresentar continuidade (contatos fechados). Veja a imagem abaixo:
6 – Motor Elétrico Lavadoras Brastemp e Consul:

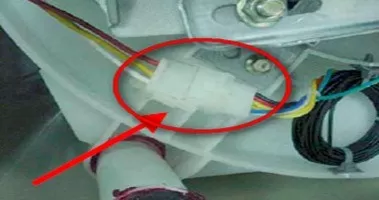

Primeiro verifique se os chicotes de fios das Lavadoras Brastemp e Consul estão conectados, principalmente na parte do soquete. Veja a imagem abaixo:

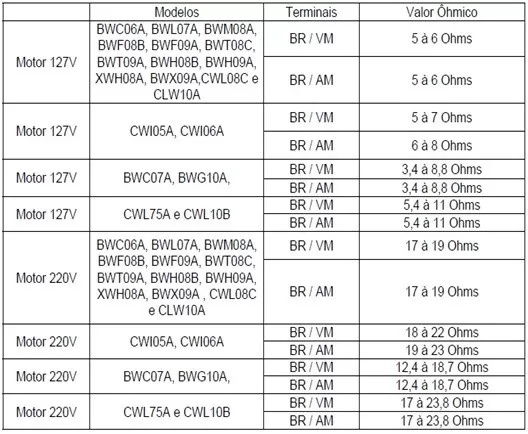

Agora teste a continuidade das bobinas do motor da seguinte forma:
1. Com o auxílio de um Multímetro na escala de resistência, devemos medir entre os fios
BRANCO / AMARELO e BRANCO / VERMELHO e nas duas checagens devemos obter os valores de resistência, conforme tabela abaixo.
Bom pessoal, espero que esse artigo possa ajudar aos consumidores e profissionais que queiram realizar testes mais profundos nas peças das lavadoras Brastemp e Consul. Sabemos que para um leigo, existe uma enorme dificuldade em realizar esses tipos de testes e por isso que quando falo que ao mostrar para o consumidor como se faz as coisas, nem sempre significa perder cliente.
Hoje com o nível de informação na web onde qualquer pessoa com computador e conexão de internet fica sabendo de tudo a um clique, o bom profissional nunca irá ficar sem serviços e o mau profissional aos poucos irá ou perder seus serviços ou se adaptará a realidade e passará a trabalhar de maneira correta sem lesar ninguém.
se for possivel me mande via email, informações das lavadoras GE
bom, quero te dizer que estou satisfeito por este sitio,sou um cara curioso tenho duas maquina de lavar uma concul 5kg e outra electrolux 8kg fis os testes de componente e foi tudo positivo quero parabenizar e dizer que adorei sou de maceió-al e vou continuar tc para vcs abraço.
Obrigado Aldo.
Ola caro amigo, tenho uma lavadora brastemp 9Kg BWL,e ela nem sempre centrifuga.Testei a bomba e a solenoide e as mesmas estao funcionando direito,tambem troquei a placa e o timer, e o defeito continua.Gostaria de receber alguma opiniao ou dica sua via mail,para resolvereste problema.Desde ja agradeço,
Paulo
Se você já testou o atuador, trocou a placa e não é, veja a fiação do motor ou capacitor de partida.
Niltran,tomei conhecimento do seu blog atravez de um amigo gostei muito ,estou a 2 anos trabalhando c/ maquinas .Hoje estou tendo deficuldade de tirar o cesto da maq Dako.por favor me de ama dica obrigado.
Olá Alamir,
Ainda não peguei a Dako, mas a GE me parece ser a mesma coisa, então use o mesmo sistema de retirada do cesto da GE.
Estarei postando um artigo de desmontagem da GE em breve.
Niltra ,eu consegui tirar o cesto,desmontei a transmissão por cima,tirei o eixo central,uma parte com rolamento e bati o tubo p/ baixo com o cesto, depis tirei o suporte do cesto e coloquei na penssa,mais foi dificio meu caro,aqui em Dourados ninguem tem uma ferramenta adeguada valeu pela dica da GE.um abraço obrigado alamir
estou bolando um saca,no improviso deu serto, pena que estava muito enferrujado,na prenssa foi 1300 k de pressão ,uotra coiza não estou conseguindo me cadastrar no blog
Basta colocar seu nome e seu e-mail e na tela que abrir, confirme. Vá ao seu e-mail e veja a mensagem. Clique no link da mensagem e está feito.
Estarei colocando no blog uma nova parte para cadastro brevemente.
Caro colega Niltran estou com problemas em minha máquina brastemp tira manchas 8 kg, não entendo bem do assunto, pesso sua ajuda por favor, a máquina liga na tomada, acende as luzes do painel e faço o programa desejado, entretanto quando dou continuidade a máquina não enche de água o tanque. fizemos um texte manual com 3 baldes de água colocados manualmente jogados dentro do tanque, ligamos e então a máquina começou a lavar a roupa com o término da roupa lavada até o final com os processos subsequentes realizados com sucesso. entretanto não enche quando vamos lavar novamente as roupas. O que devo fazer?
Verifique a válvula de entrada de água, pois me parece que a bobina da válvula 1( a primeira a ser acionada) está com problemas.
Se não resolver, o problema é a placa eletrônica.
minha brastenpe lava mais quando vai centrifugar ela nao gira meu taime esta quebrado mais funcionava manual normal ela dispara mais nao gira
Veja o atuador de freio. O timer sem girar tem que ser trocado
Nitran
Ligamos nossa lavadora 110v brastemp bwl09 com timer em 220v. Depois de alguns minutos vimos que havia algo estranho e fui checar a tensão da tomada, pronto, era a unica 220v da casa. Não houve cheiro algum de queimado. Troquei a tomada para 110v e a lavadora funciona apenas no Enxague, fazendo todos os movimentos a partir daí (enche, vai e volta, esvazir e centrifuga), mas não consegue lavar completo. Não ha forma de iniciar no modo normal, apenas a partir do enxague. Pensei que era timer, instalei, mas ficou igual. Devolvi o timer e no lugar troquei pela placa que também respondeu exatamente igual, ou seja, parece que não é eletronico. O que pode estar faltando checar?
Grato
Frederico
Veja o pressostato de nível.
Olá Nitran,
O que está de errado quando o solenoide fica martelando fazendo um barulhão, porém funciona normalmente no entanto fica um cheiro de queimado no solenoide, a lavadora é uma Brastemp Mondial.
Tem que ser substituído.
ao colega que disse que sua maquina nem sempre centrifuga alem do que ja foi dito nao esqueca de ver se o rolamento da cesto agitacao nao esta travado. coloque a maquina em centrifugar sem agua e lique deixe ligado por 2 minutos .desligue a maquina tire a correia e veja se o cesto centrifugacao gira com a mao se nao girar e so trocar rolamento.
Boa noite Nil, desculpe o incômodo, tenho testado aos poucos a lavadora brastemp clean da min ha mãe que não agita mais, e encontrei dificuldade. Se puder ajudar, sou grato desde já.
defeito, ela enche, o timer funciona, mas na hora de agitar, bater a roupa, o motor não é acionado, o timer continua girando até centrifugar e expelir a água, etapas que estão normais. já limpei e verifiquei os botões com multímetro, testei o pressostato soprando com ela ligada, pressostato ok também, ajustei correia, motor está ok, pois centrifuga normal. verifiquei todos os terminais elétricos possíveis e ponto de massa, ok. Aproveitei, e limpei e lubrifiquei os pontos do cesto. Não possui vazamentos de água ou óleo..tudo ok. Duvido se pode ser capacitor, placa ou bobina, pois não sei ao certo a função deles….se puder explicar agradeço.
Brastemp Clean BWR22BBBNA 220v série 8ma924514 ano 1997 não é digital. Testei também o interruptor da tampa, válvula de entrada….tudo ok…..mangueira do pressostato está limpa também. timer funciona o motorzinho também, mola e sistema do freio parecem ok também, porém não tenho certeza….. placa não possui sinal de queimado. obrigado…
Veja o capacitor de marcha do motor. O problema me parece ser ele.
as opções são as seguintes:
Fio do motor rompido internamente, capacitor de marcha do motor, placa eletrônica dentro do painel superior.
Olá Niltran,
Tenho uma Brastemp 6KG e ela aciona a admissão de água apenas ligada na tomada. Na placa parece que está tudo ok pois os leds ficam como se estivesse funcionando normal. Outro detalhe é que ela não pára de encher nunca, vai até transbordar.
Desde já agradeço a atenção
Abraço
Renato Domingues
Válvula de entrada de água, mas essa placa deverá se monitorada, além do pressostato..
Boa noite,,, repost….por favor….alguma dica brastemp BWRBBBNA 220v….faz todo o ciclo, centrifuga…só não bate/agita …o motor não funciona quando deveria agitar.
Capacitor de marcha do motor, fio do motor rompido internamente.
Caro Niltran,
Tenho uma lavadora brastemp 7KG com aquecimento, acontece o seguinte ela faz todo o processo mas chega na hora de centrifugar ela embola tuda a roupa e observei e o cesto não roda, troquei já o capacitor, placa e nada, na parte mecênica ha uns 3 meses troquei o rolamento e o retentor, me dá alguma dica.
Obrigado.
Veja se o fio do motor não se rompeu por dentro.
Boa noite,
A minha sogra colocou roupa quente na maquina exp.(ferveu a roupa e colocou dentro da maquina e fechou) de pois de uns 20mn. foi ligar a maquina ai,nem sinal não liga nada,
Gostaria de saber se a maquina tem algum dispositivo de segurança que ativa quando chega a uma certa temperatura,porque ela fechou a tampa com a roupa quente dentro.
desde já obrigado
boa tarde niltran, tenho uma maquina consul 7 kg e de repente ela parou de funcionar só fica com as luzes do painel piscando mas não funciona. o que devo fazer. obrigado.
Boa noite, Nilton tenho uma consul maré 10kg e ela parou de centrifugar, gostaria de saber se pode ser a placa de potencia e quanto e que custa está placa.
desde já agradeço
boa tarde, etou c/ uma maquina brastemp 10k ela estava c/ a bomba queimada fiz a reposição + mesmo assim faz todos os procedimentos porem quando chega a hora de jogar a água fora não joga e continua o processo. tem algo haver c/ os conequitores será que coloquei trocado?
Nil
Tó, fazerdo curso de lavadoras e sua dicas e testes de compomentes esta mi ajudando muito
Fico muito grato .
Que Deus té ilumini e sucesso na sua carrera .Um grande abraço para vc e toda a equipe do niltran
Grato: Sergio
Ola pessoal sou iniciante e tenho uma pergunta: estou fazendo o teste
3 – Válvulas de Entrada lavadoras(figura a cima)
que esta na figura 3 mas minha duvida e quando eu ligar conforme a imagem 3 a válvula diretamente na tomada,se ela estiver em curto podera ter o perigo de dar um pipoco ou outro curto,e posso testar tbm numa bateria de carro so pra ver se ela faz algum movimento? se alguem poder me ajudar agradeço obrigado.
boa tarde amigo tenho uma brastemp eletronica e quando coloco a tomada ela fica piscando todos os leds sem parar.o que seria????
Au testar minha lavadora a válvula de agua aprenta travada não fecha automática 24/12/2011?
Boa tarde.
Tenho uma máq. brastemp BWQ22BB, ela estava funcionando perfeitamente eu troquei os ralamentos, o eixo e o tubo. Agora o motor não funciona, ele está leve rodando na mão mas quando ele é ligado seja para bater ou centrifugar ele trava. O que pode ser?
Obrigado.
Boa noite,tenho uma brastemp tira manchas e o agitador esta rodando solto,acho que esta quebrado como faço pra trocar.obrigado
Olá
Gostei muito das dicas e estou com um problema em minha BWG10.
Os leds do painel de nível (médio/alto) ficam oscilando sozinho entre as duas opções. A máquina inicia o processo de enchimento que é interrompido e reiniciado a cada oscilação dos leds de nível.
Os outros botões do painel, inclusive o liga/dsl não funcionam e eu não consigo mudar o ciclo que permanece aceso na opção “normal”. O que pode ser?
Grata pela atenção
Tenho uma lavadora brastemp turbo performance 10,2 kg, ha alguns dias ela apresentou um problema. qdo e ligada na tomada, ela pisca as luzes do visor, e não funciona nem liga. ela é aquela do painel digital, como moro em cidade do interior gotaria de obter alguma informação à respeito.
Olá Ivan,
Pelo seu relato o problema é a placa eletrônica.
Bom dia! Minha maquina de lavar está fazendo uns estalos muito alto, somente no modo de lavar roupa, centrifugando ela não faz. Troquei a placa, pois ganhei uma e troquei o atuador de freio. O Barulho parece ser onde fica localizado o atuador. Desmontei a engrenagem onde fica a correia e não tem dentes quebrados. Poderia me ajudar na solução deste problema?
O barulho pode ser várias coisas como:
Mola solta, cinta de freio solta, armador de freio quebrado.
Boa tarde tenho uma Brastemp Bwr 22bbana realiza todas as funções só não centrifuga que tipos de testes eu poderei realizar para chegar ao defeito.
Sem mais muito obrigado
Veja o atuador de freio ou a placa eletrônica no painel.
Olá Nilton,
estou com uma consul CWI05A 127v e é o seguinte, no primeiro ciclo ela vai bem porem, na segunda vez ela enche e não para mais de encher, não bate, e na verdade não faz mais nada, se deixar ela joga toda agua para fora mas se eu virar o botão até o enxague ai ela esvazia e faz o resto do programa. Poderia me dar uma dica do problema? Agradeço desde já.
Esse tipo de problema normalmente é o timer.
onde encontro? você ja abriu a loja?
Não. Estou trabalhando como autônomo.
Tenho uma Brastemp turbo 10 kg. bwc10a eletrônica , enche até derramar e não começa o ciclo de lavagem, comprei um pressotato novo mas o problema continua, a mangueira do pressostato não está furada, poderia me dar uma dica do que seja esse problema grato.
Olá Edvaldo,
Se você checou a mangueira do pressostato e ela não está furada,então existe a possibilidade do pressostato novo comprado estar com defeito.
Se depois de checar que o pressostato comprado está ok, a mangueirinha dele também, veja a câmera de pressão do tanque (onde fica a outra ponta da mangueirinha) se não tem nenhuma obstrução.
Existe a possibilidade da placa também está com defeito, ou então a mangueira do pressostato fio desconectada com a lavadora ainda com água. Se durante algum teste desconectou a mangueirinha do pressostato com a lavadora ainda com água (mesmo que seja pouca) pode acontecer esse problema igual ao seu.
Ola, possuo uma consul cargo 8 kg e tive a infelicidade de um rato roer alguns fios, emendei os fios e isolei mas a maquina ao ser ligada enche esgota mas quando vai bater ela começa e depois faz um barulhaao e ao mesmo tempo q bate ela começa a esgotar,oq posso fazer pois moro em uma cidade do interior e nao temos tecnico na regiao
Nilton,
Troquei a placa e o capacitor da brastemp clean e mesmo assim ela depois de um tempo batendo começa a bater so para um lado. O que pode ser o motor ou a bobina? Como testar?
minha lavadora brastemp parou de bater e cintrifugar mas ouco o barulho como se estivesse virando a elece normal ,ex na cintrifugacao a agua sai toda mas na hora de virar o motor so ouco o barulho do funcionamento,ja olheii por baixo e o motor e correia nao esta virando, o q pode ser? posso obter resposta ?obrigado.
Bom dia. Minha Brastemp (BWM08), parou de encher. Se eu coloco água com uma mangueira o balde, ela executa as tarefas normalmente (lavar, centrifuga). Só não está enchendo com água. Qual seria a solução? Pressostato??
Válvula de entrada de água.
Caro Nilton, tenho uma lavadora Brastemp eletrônica 11Kg e mesmo tendo pressão e vasão suficiente na torneira ela enche muito devagar com apenas um fio de água demorando muito para completar os ciclos. Testei a válvula dupla de entrada de água e a resitencia é de 1,2 k nas duas bobinas. Testei a válvula direto na rede elétrica com a mangueira conectada e a vasão realmente é pequena. A tensão que a placa controladora envia para a válvula está correta, 125v.
Sugere a troca da válvula? Pois não desconfio de mais nada.
Obrigado.
Troque a válvula.
Caro Nilton Neto,
Meus parabéns pela iniciativa ao expor seus conhecimentos e instruções para resolver problemas. Poucas pessoas são corajosas e competentes, acredito que só a competência faz com que se exponha com clareza os conhecimento conforme vc faz.
Parabéns tenho aprendido muito com vc, valeu e abraços.
João Ricardo
Obrigado pelo seu comentário e por suas palavras João Ricardo.
O blog ainda irá crescer mais.
Nilton,
Concordo plenamente com o João Ricardo, Parabéns.
Tenho uma pergunta para lhe fazer, tenho uma lavadora Brastemp BWC06A, que nas últimas centrifugações passou a fazer muito barulho (diferente do normal) como se fosse um avião acelerando os motores.
Olhei embaixo dela e percebi uma espécie de óleo no chão próximo ao pé dianteiro direito. Tem alguma dica do que pode estar acontecendo?
Desde já agradeço
Rodrigo
Olá Rodrigo,
Sua lavadora está precisando fazer uma reforma mecânica completa com troca dos rolamentos, retentor de água, caixa de transmissão.
BOM DIA NILTON MINHA CONSUL TRAVA NO ENXAGUE EXTRA E NAO SAI MAIS COMO FACO PARA SABER SI E A PLACA DE POTENCIA ???
Provavelmente a placa. Teste cada componente separadamente que você achará o problema.
tenho uma brastem mondial 5kg e ela não da partida no motor, eu virei ela e vi que ao retirar a correia e dar um embalo no motor com a mão ele gira, mas com pouco torque, estou achado que é o capacitor, é ele mesmo ou tem outra peça que causa esse sintoma?
Provavelmente o capacitor, pois ele trabalha permanentemente com o motor.
Pode ser o capacitor sim, mas antes faça um teste ligando o motor direto sem o capacitor.
Fio de fase (corrente) no Branco e a outra ponta no amarelo ou vermelho.
Depois a mesma coisa corrente no fio branco e outra ponta no vermelho ou amarelo.
Os fios amarelo e vermelho cada um giram para um lado. O fio branco é que recebe a corrente da tomada.
fiz o teste, coloquei os 2 fis da tomada no fio branco e amarelo, o motor girou no sentido anti horário, veja melhor no vídeo:
http://www.youtube.com/watch?v=0Fr6Z5Z9HD4&list=UUOjHbOa40ywDbUcGHb0g3ew&index=1&feature=plcp
quando eu coloquei o fio branco + vermelho, não aconteceu nada, o que pode ser?
obs: no conjunto branco + amarelo, a tendencia do motor é girar para o sentido anti horário, mas ele gira para os dois lados, será no motor o problema ou no capacitor? porque o motor ligado direto na tomada está com o mesmo torque de que ligado direto na máquina. E para o motor girar no outro sentido eu só tenho que ligar o fio vermelho + branco? e como posso testar o motor na máquina, com o capacitor?
Olá Vinicius,
O Motor girou nos dois sentidos devido a você ter ajudado com as mãos antes de ligar.
O correto é no amarelo girar para um lado e no vermelho girar para outro lado, mas antes de inverter os fios, deverá para o motor para saber se ele está girando para os dois lados. Se ele não girou no vermelho, está com defeito.
Para testar o motor na lavadora com o capacitor, basta aplicar a mesma técnica, mas retire a correia antes.
Primeiramente, parabéns pelo site! Minha dúvida é a seguinte, tenho uma eletrolux ltr10 e a entrada de agua para o processo de molho é muuito lenta, já para os demais processo a água entra normalmente. Quando abri o dispenser para observar a entrada de agua, observei que somente dois “furos” referentes a parte do sabão em pó que estão com saída de água normal.
Como já troquei a válvula, acredito que seja alguma obstrução nesses furos, faz sentido minah observação?
Desde já , grato pela atenção
BOM DIA. MINHA MAQUINA É UMA BWT08A E NÃO ESTA FAZENDO A CENTRIFUGAÇÃO. ESTES DIAS, COMO FALTOU AGUA, ACREDITO QUE DEVA TER DESCONFIGURADO O PAINEL POR ESTARMOS USANDO A MAQUINA DE LAVAR ENCHENDO A MESMA MANUALMENTE.
O QUE VOCÊ ME SUGERE?
obrigado pela atenção.
marcio
Olá Marcio,
Usar a lavadora enchendo ela manualmente é um perigo, pois se esquecer e ela transbordar, irá causar problemas nela.
Sobre não estar centrifugando pode dê uma olhada nas seguintes peças:
Atuador de freio
Capacitor permanente do motor
Chicote de fios do motor rompido internamente
Pressostato de nível travado ( ele fica como se estivesse com água na lavadora e ai não libera a centrifugação).
BOA TARDE, TENHO UMA LAVADOURA BRASTEMP BWQ22B QUE NÃO PARA DE ENCHER DE AGUA O CESTO. JÁ TROQUEI A VALVULA SOLENÓIDE E O PRESSOSTATO TAMBEM, MAS A AGUA NÃO PARA DE ENCHER.ALGUMA DICA PARA SOLUCIONAR ESTE PROBLEMA???
quando dá nível ela aciona o motor?
experimente colocar outra mangueira no pressostato e soprar com a lavadora em funcionamento de lavagem.
se acionar o motor e só substituir a mangueira
tou com problema na minha maquina( consul 10kg mare super ) na centrifugaçao com ou sem roupa esta vibrando muito ,sai do lugar. verifique agua no anel tem.por favor me ajude.
Veja varas de suspensão, tirantes e suporte do cesto com a cunha solta.
tenho uma brastemp 10kilos turbo e não esta entrando água nela ela tem valvula tripa só que não esta indo corrente nos terminais da valvula o que pode ser sera que é a placa dela colocando força direto na valvula ela abre .
Primeiramente parabéns pelo teu blog e obrigado por dividir os teus conhecimentos. Eu tenho uma consul maré 10Kg e ela parou total de funcionar. Testei o microruptor da tampa e a entrada de força que estão ok. Abri a maquina e a placa de potencia estava com um resistor queimado. Comprei a placa nova e a substitui mas a maquina não ligou nada. Eu gostaria de saber se a placa nova tem que ser resetada para funcionar pois esta alimentada e ligada corretamente e não da nenhum sinal de vida!
olá boa noite…..tenho um probleminha com a minha máquina Brastemp tira manchas . quando tava lavando normalmente , simplesmente ficou totalmente inoperante,não acende nada .pode me ajudar?
BOA TARDE, TENHO UMA LAVADOURA Consul CWI06A QUE NÃO PARA DE ENCHER DE AGUA O CESTO. JÁ TROQUEI O PRESSOSTATO E A MANGUEIRA, MAS A AGUA NÃO PARA DE ENCHER.ALGUMA DICA PARA SOLUCIONAR ESTE PROBLEMA
olá amigo você o esquema de ligação da válvula três vias bwm-08
obrigado!
se precisar sou técnico e estou à disposição.
Olá Heitor Freitas,
Veja no link abaixo se é o que você deseja.
http://www.cpplacaseletronicas.com.br/Admin/Img/Produtos/manual%20SMART.pdf
olá,obrigado pela ajuda
Bom dia Nilton, Brastemp de 11kg nao esta mexendo o agitador no ciclo de lavagem. Centrifuga funciona ok e enche e dreina d'agua estao perfeito. Akguma dica? Suspeito solenoide freio… Grato, Peter
ola amigo , minha maquina de lavar e do modelo consul cwi06a e estava funcionando normal dai parou de centrifugar , mas continuava batendo agora so enxie de agua mais nada olhei a bobina embaixo estava meio enferruchada ja testei tudo me ajude por favor
Amigão, tenho um Refrigerador CRM50 onde os três leds do congelador ficam piscando sem parar as vezes fica emitindo bips sonoros, o que pode ser?
Primeiramente quero parabenizá-lo pela iniciativa. Os maus profissionais de assistência técnica nos fazem ter de aprender um pouquinho de conserto, mas em contrapartida economizamos dinheiro.
Tenho uma BWC06a 220v, que duas semanas atrás notei só estar agitando em um sentido. Porém efetuava as outras funções normalmente. Na última semana, deixou de agitar completamente e também de centrifugar. Chamada a assistência técnica, disseram que era a placa de potência. Achei R$288 muito caro, descobri seu blog, e troquei a placa (R$148) por mim mesmo seguindo todas as indicações. Porém os defeitos continuam. Faz os barulhos como se fosse bater/centrifugar, porém o agitador não mexe.
Você saberia indicar onde está o problema? Agradeço de antemão, por compartilhar o conhecimento e prestar essa grande ajuda.
Abraço,
Luiz
acho que deveria ter exemplos de defeitos, ficaria mais facil o aprendizado
estou com uma lavadora eletrolux ltr10 que não entra a agua de enxague quando chega no enxague ja entra direto para centrifugação ja troquei valvula de entrada de agua ,chave seletora,placa e prestotato não sei mais o que trocar se puder ajudar ficarei grato
Veja o chicote de fios.
Nilton,
Boa tarde!
Tenho uma lavadora maré super 10,2 kg . Ela esta com um problema no nivel de enchimento,pois quando coloco acima do nivel 1 ,ela não para de encher quando chega no nivel desejado,continua enchendo ,mesmo fazendo todo o processo ela continua a cair água. O que pode ser?
Fraterno abraço
Válvula de entrada de água.
Bom dia tenho uma brastemp 9kg a pá dela começa normal indo para esquerda e direita no decorrer da lavagem ela começa a girar apenas para direita este problema estaria relacionado a qual componente? desde ja obrigado pela atenção.
Esse problema pode ser a placa eletrônica, mas antes disso, dê uma conferida na parte superior do agitador (dual action) em que os roletes poderão estar tão gastos que as vezes viram farelo.
Terá que pegar uma chave de fenda fina, retirar a tampa do agitador, com uma chave de L de 10mm retirar o parafuso e puxar a parte de cima do agitador. Vire ele e veja se os roletes (parece com espaguetes grossos) estão gastos.
Boa noite tenho ula lavadora Brastemp mod. BWQ24A antes de atingir o nível alto de água ela começa a lavar, já troquei o pressostato, a mangueira do nível de está limpa e perfeita
já testei a placa de comando e continua com o mesmo problema. o que será.
Obr: Joaquim Novais
Olá Joaquim,
Pelo seu relato esse tipo de problema seria o pressostato, mas como você informa que trocou e que a placa está boa, acredito que o pressostato ou veio com defeito (o que não é comum).
Coloque a lavadora para encher com a mangueirinha do pressostato sem estar conectada a ele. Se a lavadora se comportar do mesmo jeito, a placa está com problema.
Isso não é comum, mangueira do pressostato limpa, pressostato novo e a lavadora iniciar a lavagem antes de atingir o nível só pode ser o que eu falei o o pressostato que você comprou não é o modelo exato de sua lavadora, ou está ligado de forma incorreta.
A PLACA DE POTENCIA DA LAVADORA CONSUL MARÉ SUPER MODELO CWL10BBBNA00 EMITE AS DUAS CARGAS SIMULTANEAMENTE A DIRETA E A DO CAPACITOR QUE SAI PELOS DOIS TRANSISTORES GRANDES DA PLACA DE POTENCIA A MAQUINA TENTA RODAR MAS AS DUAS ROTAÇÕES LUTAM ENTRE SI E A MÁQUINA SÓ RONCA!!!GOSTARIA DE SABER SE VCS TEM A PLACA DE POTENCIA PARA A TENSÃO DE 220 VOLTS PARA ME ENVIAR PELOS CORREIOS…
Olá Marcos,
Infelizmente eu não trabalho com peças ainda, mas vou tentar ajudá-lo da melhor maneira possível…
Pelo seu relato vi que entende de eletrônica (o que não é o meu caso) e isso hoje em dia é uma baita vantagem, tanto que pretendo fazer um curso basicão somete para as placas das lavadoras.
Você irá substituir a placa eletrônica ok? Você diz que a lavadora somente ronca ( o motor no caso né?). Já testou o motor separadamente? Testou o capacitor permanete do motor? A bobina de fios (não me lembro se a CWL10 tem)?
Caso não tenha testado essas peças individulamente, não aconselho a realizar a troca da placa, pois pode ser uma das peças citada à cima.
No link abaixo você tem uma ajuda para realizar os testes nescessários.
http://www.cpplacaseletronicas.com.br/Admin/Img/Produtos/manual%20CWL75A.pdf
No teste simples do motor, basta energizar com a tensão da rede o fio branco (linha) o outro fio da rede vai no amarelho (agitação) e depois troca para o vermelho (centrifugação).
Sobre a venda da placa, no mercado livre tem da marca CP_eletrônica que costumo usar muito e é de ótima qualidade, sendo ela bivolt.
http://produto.mercadolivre.com.br/MLB-442020139-placa-eletrnica-potncia-lavadora-consul-cwl75a-cwl10b-_JM
OU SE PODE ME DIZER QUAIS DOS COMPONENTES DA PLACA CAUSAM ESSE SINTOMA PARA QUE EU POSSA SUBSTITUI-LO…SEM MAIS OBRIGADO!!!
Amigo Nilton, meus parabéns pelas postagens, aqui na cidade qualquer serviço em lavadora eles cobram 600,00, já paguei isso somente pela troca da placa eletronica. Agora com o pouco de conhecimento que tenho eu mesmo irei efetuar os reparos necessários.
Obrigado
Allysson
Troquei a correia da máquina de lavar consul jasmim, após isso fui coloca-la para funcionar para testar se estava funcionando, mas aconteceu um problema ela começou a vazar agua por tras, retirei o painel traseiro e vi que tinha uma manguera fina solta e estava solta de um caninho igualmente fino, perfeito parou de vazar mas ocorreu outro, ela não para de encher e esborra, o que esta acontecendo?
Se ela transborda mas faz a agitação, então é a válvula, mas se enche transborda e não faz nada, então a mangueirinha do pressostato está solta, mas na parte da almofada de ar que fica na lateral do tanque.
Se ela transborda mas faz a agitação, então é a válvula, mas se enche transborda e não faz nada, então a mangueirinha do pressostato está solta, mas na parte da almofada de ar que fica na lateral do tanque.
Na parte da almofada não estava solta, mas no sábado depois de muito pesquisar fui tentar entender o funcionamento do pressostato, e descobri o problema: é que aquele local onde a mangueira do pressostato deve estar conectada estava com água dentro, portanto quando a máquina enchia não dava pressão para acionar o mecanismo do pressostato. Pois bem, esvaziei completamente a máquina, reconectei tudo e ao testar novamente finalmente problema resolvido. Meu amigo Nilton, muito obrigado por tantas informações úteis aqui no seu site, parabéns pela iniciativa de ajudar donos de casa na solução desses problemas domésticos. Que Deus continue te abençoando, grande abraço.
Bom dia, minha lavadora ficou desde 2010 sem usar, devido mudanca de casa, nunca deu nenhum problema, qdo eu a coloquei novamente em funcionamento, percebi que o agitador dela esta muito forte(quase igual qto o turbo esta ligado!), e antes era mais leve. Outra coisa q notei foi q ela esta amontoando a roupa no cesto enquanto bate e na hora de centrifugar, amontoa a roupa num lado do cesto ou enrola toda a roupa, resultado, a maquina literalmente pula, parece que o cesto vai voar de dentro da maquina..e com isso comecou a roncar, como se algo raspasse por dentro…e o agitador roda meio fora do eixo…nao sei mas acredito que alguma coisa quebrou ou saiu do lugar da ultima vez que a maquina resolvei dancar..e pular!!!poderia me ajudar?
Ah ..minha lavadora modelo consul cargo 8kg…2004..cwl08b
Prezado Nilton, boa tarde!
Gostaria de saber se você consegue identificar o valor do resistor R5, localizado na placa BWM08 – CP0136 – 326038034 da lavadora de roupas Brastemp.
Tive um problema com raios recentemente e o resistor ficou danificado, impossibilitando a visualização do valor do mesmo.
Tentei localizar esquema eletrônico da placa, porém não consegui.
Desde já agradeço pela atenção.
Atenciosamente,
Jony Andrade
Gostaria de saber como faço para identificar reparar testar, a placa eletronica BWL09B da lavadoura Brastemp Ative 9Kg, houve um defeito no dejuntor e da casa e a energia foi interrompida e a maquina estava ligada quando a energia a maquina não atende mais os comando.
Obrigada.
http://www.cpplacaseletronicas.com.br/produto/158/cod.cp-1043—placa-compativel-lavadora-bwl09b-c/potencia-bivolt–interface-w10308925.html
Prezado, muito util e explicativo seu blog, parabéns.Necessito de uma luz, tenho uma Brastemp Mondial, o timer estava maluco, adquiri um novo e coloquei, na primeira lavagem funcionou perfeito, já na segunda notei um barulho no timer e não rodava, é um pequeno motor que funciona direto nos ciclos de lavagem , certo ? abri e fiquei observando ele tremia ,fazia ruídos e não girava, para fazer o ciclo tinha que rodar c/ a mão.Troquei na garantia e coloquei o novo, aconteceu a mesma coisa, funciona 1 ou 2 vezes perfeito e sem mais para, na ultima lavagem funcionou os 30 minutos de repouso , começou a bater e não parou mais, com o painel aberto notei q o motor não girava.
Pode ser outro timer c/ defeito? ou algum outro componente que esta ocasionando o não funcionamento.
É comum este defeito ?, Grato, abçs.
Se o timer é novo não é normal, mas caso seja outro timer recondicionado pode ser ele sim, mas veja também se a placa eletrônica (plaquinha pequena) está em bom estado. Normalmente a placa da Mondial quando está danificada, aparece no visual, dando para saber se uma trilha da placa está queimada.
Boa tarde! Tenho uma BWL11 e ela depois de centrifugar parou de funcionar, os leds não funcionam o que pode ter ocorrido?
Caso ela centrifugue e depois simplesmente apaga, pode ser sinal de placa eletrônica danificada.
Provavelmente o chicote de fios está danificado. Dificilmente será o motor.
Oi Nilton, parabéns pelo blog, e aproveito para perguntar se tem como testar o pressostato da BWF09A, pois a máquina não centrifuga. Testei o capacitor de 15uF com meu multímetro e deu 13,5 um pouco fora da tolerância.
Abç
Veja nesse link.
http://www.cpplacaseletronicas.com.br/Admin/Img/Produtos/manual%20BWG10A.pdf
Oi de novo, já adiantado medi os terminais comuns
(11 e 21) com os 13(pr) e 23(vm) e nenhum apresentou continuidade. Máquina desligada da rede e mangueira desconectada. Isso revela alguma anormalidade?
Veja no link que tem esse teste para lhe ajudar.
http://www.cpplacaseletronicas.com.br/Admin/Img/Produtos/manual%20BWG10A.pdf
Prezado Nilton,
Tenho uma lavadora Consul CWL10B com problemas. Parou de bater do nada. Quando desmontei a parte superior da bicha, pude verificar que a placa de potência estava com um componente queimado e logo imaginei ser ela o problema. Comprei um conjunto de placas da CP de mesmo código da original Consul e montei na máquina, porém ainda não funcionou! Tentei fazer o auto-teste, mais parece que as placas da CP não têm esse recurso, pois não consegui acessá-lo.
Dei uma chacoalhada na lavadora e ela começou a funcionar precariamente, mais fiquei com medo de queimar a placa novamente e fui verificar outros componentes.
O cesto gira normalmente para um dos lados e freia para o outro. O agitador gira para os dois lados sem ruído.
Medi o motor e a indicação foi de 7,2 Ohms para um teste e 7,3 Ohms para o outro.
Testei a eletrobomba e deu 39,1 Ohms.
Desmontei e medi o atuador do freio na escala 2K Ohm e deu 1,059 a 1,089 tanto tracionado com em descanso. achei esquisito e liguei o atuador direto na tomada para testar. Ele funcionou normalmente. Não verifiquei o torque no cabinho de aço, mais livre ele funcionou normalmente.
Testei o capacitor na escala 10K e ele vai até 50 rapidamente zerando logo em seguida nos dois pólos.
Montei tudo de novo e voltei para a parte superior da lavadora onde estão as placas achando que poderia ser o microswitch da tampa, mais o funcionamento estava normal. Só não testei o pressostato, pois quando ligo a lavadora ela enche normalmente até o nível selecionado.
Agora ela está acendendo as luzes, fazendo a programação, tudo certinho, só não liga nem funciona em nenhum programa, nem centrifugação e enxágüe.
Quando abro a tampa a luz do programa ativo fica piscando. Quando fecho a luz fica acesa mais nada funciona. Testei todos os programas e nada de funcionar. Só enche de água, mais nada.
O que pode ser nesse caso?
Não cheguei a testar toda a fiação. Somente as que mandam energia para o motor e estão dando continuidade. Já não sei mais o que fazer!!!!
Me ajuda!
minha lavadora consul5kg super jota não entra agua o que devo fazer energia tem manguira em ordem
ola nilton minha consul 5kg não esta funcionando ela so cintrifuga o que devo fazer
maquina consul funciona normal, mas as vezes para de funcionar e fica piscando a luz e cheira queimado na parte do motor, olhei não achei nada, mas quase todas as vezes acontece isso, se desligar e religar ela volta a funcionar normalmente, se puder me ajudar agradeço
Qual o modelo da Consul?
Tenho uma lavadora brastemp bwm08 que está enrolando as roupas, mas eu observei que em vez de fazer o movimento de vai e vem no agitador, ela está somente girando rápido, por isso as roupas enrolam e quando isso acontece vaza água por baixo e sinto um cheiro de queimado. O que pode ser? Aguardo resposta.
Esse problema está relacionado ao motor e capacitor permanente dele. quanto ao vazamento, ele não existe. O que acontece é que com água e roupas dentro, o agitador girando somente para um lado, ele cria “ondas” de água que passam pelas laterais do tanque e atingem a correia. Por isso o cheiro de queimado.
Acredito que trocando somente o capacitor do motor o defeito será resolvido. Logicamente que pode ser um fio rompido do moto internamente.
tem ainda uma pequena possibilidade de ser a placa, mas para saber, basta olhar ela lavando com água e tentar perceber se o agitador gira para um lado e tenta girar para o outro. Ou ouvir o barulho do motor roncando (rom, rom) de um lado para o outro.
ola.minha maquina consul ideale esta entrando pouca agua,embora o registro esteja aberto e as mangueras em condiçoes .leva um tempão pra encher.
Prezado Nilton,
Gostaria de parabenizar pela iniciativa do blog em ajudar as pessoas com seu conhecimento, estou necessitando de sua ajuda, efetuei alguns reparos na minha consul CWI06A trocando Conjunto Mecânico, Polia Motora e Arraste a mesma ficou nova de novo, apenas esta apresentando um barulho forte na hora que inicia a centrifugação e portanto gostaria de sua ajuda para resolver este problema.
Revise a mecânica. Essas Consul depois que se troca a mecânica acaba acontecendo isso. nem trabalho mais com elas devido a esse tipo de problema.
ola Nilton blz?
estou com um problema com a maquina da minha mãe é uma Brastemp clean 5 quilos ano 97, ela bate só para um lado ja troquei a placa eletrônica e o capacitor mas continua batendo para um lado, será que pode ser o cambio ?
porque ele ja foi trocado (bom é o que o técnico disse né ), se você me ajudar fiquei muito agradecido boa noite.
Pode ser o cambio sim, mas não é comum. Antes de pensar na caixa (cambio)veja se o chicote de fios na entrada do motor está ok.
Olá Nilton,
Brastemp BWL11, só começa a lavar no nivel maximo, depois disso tudo normal. Fiz teste da placa logica e passou. O pressostato da sinal de continuidade em todos os niveis(com a mangueira na boca). A mangueira está limpa e parece nao ter vazamento. desconfio da placa logica mesmo assim pois tem umas trilhas com oxidação. Isso procede ou devo fazer outro teste?
Obrigado desde já! Parabéns pelo blog! e Feliz Ano novo!
Pode até ser a placa sim, mas o pressostato ao meu ver está danificado. Lembrando que se trata de uma peça com diafragma e bem sensível.
Ola. Tenho uma lavadora Cônsul Maré 10. Ela funciona porém não centrifuga. Testei a eletrovalvula e a continuidade indica 38 ohms. O que pode estar impedindo da centrifuga acionar???
Atuador de freio, eletrobomba que não joga água fora, chicote de fios da eletrobomba com atuador de freio.
Pressostato de nível colado na função lavadora com água.
Olá Nilton !!!
O meu Problema é com a consul maré super cwl10b transbordando.
A minha lavadora deste modelo está enchendo até derramar a água e continua no seu ciclo normal de lavagem mesmo com a água derramando.
Já verifiquei a mangueira do pressostato que não está suja, nem furada.
A máquina enchendo se tirar da tomada ela interrompe a água, ou seja o diafragma da válvula está bom.
Será defeito no pressostato, na válvula ou na placa ?
Desde já obrigado
Pode ser o pressostato sim.
Ola meu caro irmão, vc. estar de parabéns por seus artigos e videos postado tenho certeza que tem ajudado muita gente e ira continuando ajudando com certeza, tenho uma pergunta a lhe fazer e ficarei muito grato se poder mim ajudar, estou com uma maquina de lavar Brastemp 6kg. BWC06A, ele foi feita uma revisão completa inclusive a troca da placa mais eletrônica, quando foi ligar para funcionamento ela deveria acionar a eletro bomba (válvula de entrada da água) para encher, mais ela foi direto para lavagem testei a válvula e ela estar apresentado em sua entrada de corrente duas fazes em vez de neutro e fazer, meu irmão qual pode ser o problema? ficarei muito grato se poderes mim dar uma dica agradeço uma grande abraço.
Isso é um problema de pressostato de nível. Ou está ligado errado ou está “colado” na função lavadora com água. Além disso a mangueirinha dele pode estar entupida e isso impede o ar de passar.
Tenho uma lavadora BRASTEMP Clean BWC 10,2 kg . Ela esta com um problema no nivel de enchimento,pois ela não para de encher quando chega no nivel desejado,continua enchendo ,mesmo fazendo todo o processo ela continua a cair água. O que pode ser?
Válvula de entrada de água. Pode trocar.
Boa Noite.
Tenho a lavadora Brastemp 11kg modelo Bwg11.
Acontece que apenas os botões de passar etapas e o iniciar não funcionam, fazem um barulho de bip e nao inicia o processo, o q pode ser?
Me parece ser um problema de placa de interface.
Bom dia.. minha maquina é active da brastemp 11kg, na última semana lavei roupa e quando estava centrifugando deu um fedor de borracha horrível… esperei terminar de centrifugar e quando fui tirar a roupa de dentro pra estender ela estava encharcada ainda… entao coloquei umas peças pra lavar só pra testas e ver se tinha algo errado.. tudo ok.. ela tirou a agua normalmente mas notei que nao deu aquela sugada que sempre dava… Então enclinei a maquina r vi que ainda tinha agua no fundo… ela comecou a centrifugar mesmo com aquela agua no fundo… mais o barulho de sugar nao estava mais dando.. tirei a roupa e ainda estava encharcada.. sera que é a eleteobomba mesmo?
Sim…Problema na eletrobomba de drenagem.
Olá Nilton, obrigado pela sua generosidade e disponibilidade em atender nos. Falei com Sr. ontem sobre o problema de minha máquina BWB08abana40 da Brastemp. As luzes do painel ficam piscando direto, troquei hoje a placa maior e não deu nenhum resultado. Voce disse que poderia ser o interruptor de tampa porém , eu não consigo visualizar tal interruptor. Vejo nos videos que em outras máquinas é bem fácil localizar, mas na minha, parece que é bem mais escondido, não visualizo nada parecido. Pode me ajudar a achar ? muito obrigado.
Olá Dirceu,
Em alguns modelos das Brastemp Ative, existe o interruptor da tampa e agora existe um sensor magnético da tampa.
Me parece que a sua tem o sensor magnético da tampa.
Esse sensor fica localizado por baixo da tampa fixa. Ele tem dois fios.
Para saber se ele está bom, basta medir a continuidade dos fios com um multímetro. Para isso você poderá descascar os fios sem cortá-los.
Com a tampa fechada, tem que ter continuidade no multímetro (coloque na escala com bip) com a tampa aberta, não tem continuidade.
Olá, Nilton por favor gostaria de uma informação se vc tem o esquema eletrico da lavadora consul super jato de 5Kg modelo Cwi05a, eu encontrei o modelo da consul pratice de 6 Kg, uma pergunta que não me cala eles não são iguais. Grato
https://docs.google.com/document/d/1SgiDGQU2pYde3wWWclhgqLbw9oeJ-jsm6M4oda_CiIc/edit?usp=sharing
