Trocando a Placa Eletrônica da Lavadora Consul CWC

Tenho recebido alguns e-mails com dúvidas sobre a troca da placa eletrônica da Lavadora Consul CWC.

Aproveitei que tinha uma Consul CWC minha e não me lembrava mais de ter tirado umas fotos quando troquei tanto a placa eletrônica como o adesivo de funções do painel.

A maior dificuldade para quem não é profissional é em relação as ligações do chicote da placa eletrônica e do Pressostato de nível e por isso por favor, ou anote a posição do soquete e dos terminais ou bata fotos passo a passo para não se perderem.

A lavadora do artigo é uma CWC  de 5 kg, mas esse passo a passo serve também para a de 6 e 7 kilos, visto que somente a tampa é um pouco maior, mais a desmontagem é a mesma.

As imagens da Lavadora Consul CWC:

Tudo bem que as imagens não estão com aquela qualidade toda que vocês estão acostumados, mas estão bem nítidas e qualquer pessoa com um mínimo de habilidade com uma chave de fenda e um alicate poderá realizar a troca sem ter que chamar um técnico para isso.

Não reparem o estado da lavadora Consul CWC, pois essa já deu o que tinha que dar e ainda trabalha com sua mecânica 100% que fiz há mais de 4 anos. Essa mecânica da Consul é idêntica a da Brastemp Mondial que considero a melhor lavadora lançada pela Brastemp depois das lavadoras de ferro. A Brastemp Mondial é mais forte do que muitas lavadoras de 7,8 kilos que estão ai mais novas no mercado. Pode creditar!!!!

Vamos ao passo a passo da troca da placa eletrônica e também do adesivo da lavadora Consul CWC de 5 kilos.

Início da desmontagem lavadora Consul CWC:

Em primeiro lugar retire o plug da tomada para evitar acidentes e risco de choque e depois retire também a mangueira de entrada de água para poder manipular melhor a tampa da lavadora Consul CWC.

retirando plugin da tomada 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

 No próximo passo, retire os dois parafusos que fixam a tampa fixa, levante a tampa e empurre-a para frente para que ela se desloque do gabinete.

Retirando os parafusos da tampa fixa 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Agora levante a tampa fixa e já poderá visualizar a proteção da placa eletrônica que está em preto de plástico.

levantando a tampa fixa 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Retire os parafusos da proteção da placa da lavadora Consul CWC e desencaixe a proteção com cuidado e prestando atenção na posição do chicote de fios e do soquete.

Recolocando a proteçã da placa 431x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Agora preste atenção que a placa eletrônica da Consul CWC é encaixada por ganchos de plástico, mas existe um ou dois parafusos que também fixam a placa. Esses parafusos estão no meio da placa.

Retirando os parafusos da placa 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

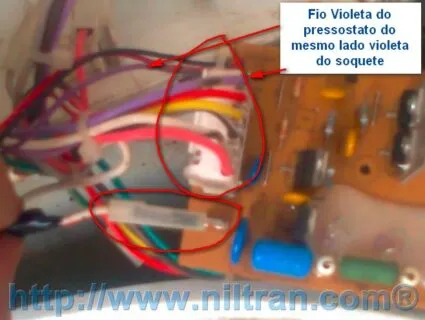

Agora retire o soquete de ligação da placa e também o terminal que está ligado sozinho. Repare que a cor do fio violeta do soquete é a mesma do pressostato e isso pode ajudar a identificar a posição correta de ligação da placa eletrônica.

Retirando o soquete de fios 425x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Agora desencaixe o pressostato de nível da lavadora Consul CWC com cuidado para não quebrar o encaixe. para desencaixar, basta apertar o encaixe dele marcado em vermelho.

Retirando o pressostato de nível 424x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Desfaça a ligação do pressostato de nível, mas não se esqueça de ou anotar em um papel ou bater fotos para depois não se perder na ligação, pois se você ligar o pressostato de forma errada, com certeza queimará a placa eletrônica nova.

Religando o pressostato 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

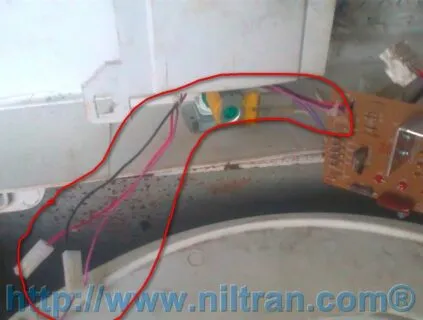

Agora retire a placa da lavadora Consul CWC com o chicote do pressostato de nível e prepare a outra placa.

Retire a placa com chicote 423x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Agora você já retirou a placa eletrônica da lavadora Consul CWC  e agora é a hora de preparar placa nova para recolocar no lugar e testar a lavadora Consul CWC. Tanto a  placa nova como o adesivo que você verá na próxima imagem são da marca CP_Eletrônica que possui uma ótima qualidade.

Já disse em outros artigos e sempre falo que logicamente que prefiro trocar qualquer peça por outra que seja original, afinal de contas se é original então é de qualidade. Em se tratando de placas eletrônicas para as lavadoras, eu particularmente prefiro colocar as placas da CP_Eletrônica devido não somente o custo ser quase a metade do preço da original, mas sim pela grande qualidade que os produtos da CP_Eletrônica fabrica.

Não sou amigo e não conheço ninguém da CP_Eletrônica, mas posso afirmar que em se tratando de um produto totalmente nacional a qualidade chega a ser em certas placa até melhor que em algumas placa originais de algumas lavadoras que são importadas.

Placa Nova com adesivo 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Quero deixar bem claro que não gosto de peças paralelas devido a qualidade ser sempre inferior, mas em se tratando da CP_Eletrônica eu abro em alguns casos uma exceção devido a sua grande qualidade.

Continuando com o passo a passo da troca da placa eletrônica e do adesivo da lavadora Consul CWC, agora você irá retirar o adesivo velho e realizar uma limpeza.

Retirando o adesivo da placa 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Preste bem atenção agora porque existe um problema comum nas lavadoras Consul CWC referente ao local onde fica o adesivo. O problema é que nas partes onde tem que ter o contato dos botões que é parecido com uma membrana, em muitas lavadoras eles estão quebrados e com isso não se tem contato dos botões.

Se esse é o seu caso, então você tem um grande problema para resolver, ou você faz um “gatilho” colando com araldite ou terá que trocar toda a tampa fixa completa.

Logo após retirar o adesivo velho, faça uma profunda limpeza para que o adesivo novo da lavadora Consul CWC fique bem colado, pois não adianta você colocar um adesivo novo sem fazer uma limpeza que ele irá sair facilmente. Veja na imagem abaixo:

Limpando a membrana da tampa 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Depois de limpo agora você com cuidado irá descolar o adesivo e com calma o colocará de forma que fique bem posicionado principalmente nos cantos. Não se preocupe  pois os adesivos da CP_Eletrônica se encaixam perfeitamente no local. Passe os dedos para que fique bem colado.

Adesivo 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Agora vamos fazer o inverso. Vamos ligar e recolocar a placa eletrônica da lavadora Consul CWC, ligar e recolocar o pressostato de nível, a proteção da placa eletrônica da lavadora Consul CWC, abaixar e testar.

Retirando a placa com defeito 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Repare nas ligações da placa que existe um terminal (fio branco e vermelho) que é ligado sozinho e depois o soquete é ligado e a posição correta é o fio violeta do soquete ficar no mesmo lado do fio violeta do pressostato de nível.

ligação placa 432x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Passado essa parte, agora tudo é bem mais fácil, pois eu sei que você anotou as ligações do pressostato de nível ou então bateu uma foto e com isso não irá se perder correto? Espero que sim…

Agora você irá fixar a placa eletrônica no local tomando cuidado para não quebrar as “orelhas” de plástico que fixam a placa.

Retirando os parafusos da placa1 427x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Agora religue o pressostato de nível da lavadora Consul CWC e prenda-o no local.

Religando o pressostato 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Recoloque a proteção da placa eletrônica da lavadora Consul CWC.

Recolocando a proteçã da placa 431x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Abaixe a tampa fixa e prenda os parafusos no local. Depois disso, teste a lavadora Consul CWC e dê aquele sorriso de alegria.

testando os leds 426x320 Trocando a Placa Eletrônica da Lavadora Consul CWC

Esse foi mais um passo a passo do Blog Niltran mostrando um serviço que o próprio consumidor pode perfeitamente realizar sem ter que chamar um técnico para isso. Agora você acredita que a troca da placa eletrônica da lavadora Consul CWC é bem fácil correto?

Vou ficando por aqui e avisando que trarei novidades em breve relacionada as lavadoras GE, onde fiz uma vídeo aula de desmontagem e montagem com troca dos rolamentos e retentor de água passo a passo. Estou editando para postar aqui gratuitamente assim como esse artigo da troca da placa eletrônica e adesivo da lavadora Consul CWC.
